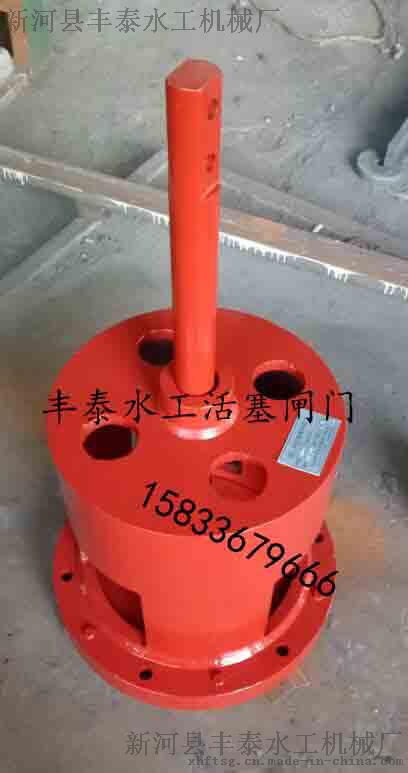

? 活塞闸门

? ?以灌溉为主的中小型水库,其输水管进口闸门在我地区曾采用多种形式,如平面钢定轮闸门、杠杆转盘闸门、圆球闸门、木质平板闸门、分级卧管、活塞闸门和套筒活塞闸门等,经过多年运用实践,其中杠杆转盘闸门、圆球闸门、木质平板闸门等,因存在漏水严重、启闭不灵和使用年限短等缺陷先后被淘汰了,而活塞闸门和套筒活塞闸门经过长期运行考验(有的已运行22年),证明性能良好。其主要优点是:1)工作可靠,不漏水,(2)管理运用方便,结构简单,易于制造、安装,造价低廉,(3)闸身为铸铁制造,制造工艺不高,一般县、社都可制造。由于活塞和套筒活塞闸门存在上述优点,因此在我地区使用十分广泛。据统计,全地区小一型以上水库共有217处,其中安装活塞闸门、套筒活塞闸门者有129处。占总数将近60%,在小二型水库中采用此类闻门的则更为普遍。现将这两种闸门的结构及安装使用情况简介如下。?一、活塞问门的结构及使用?目前我们使用的活塞闸门的孔径为O。2~0.7米。闻门结构见图1。?1、启门力及启闭机的选择?选择启门力,主要考虑活塞门盖上的水柱压力、启闭杆的重量及启闭杆与定位器间的摩阻力。
